Adakah terdapat masalah penjajaran dalam galas bola alur yang mendalam?

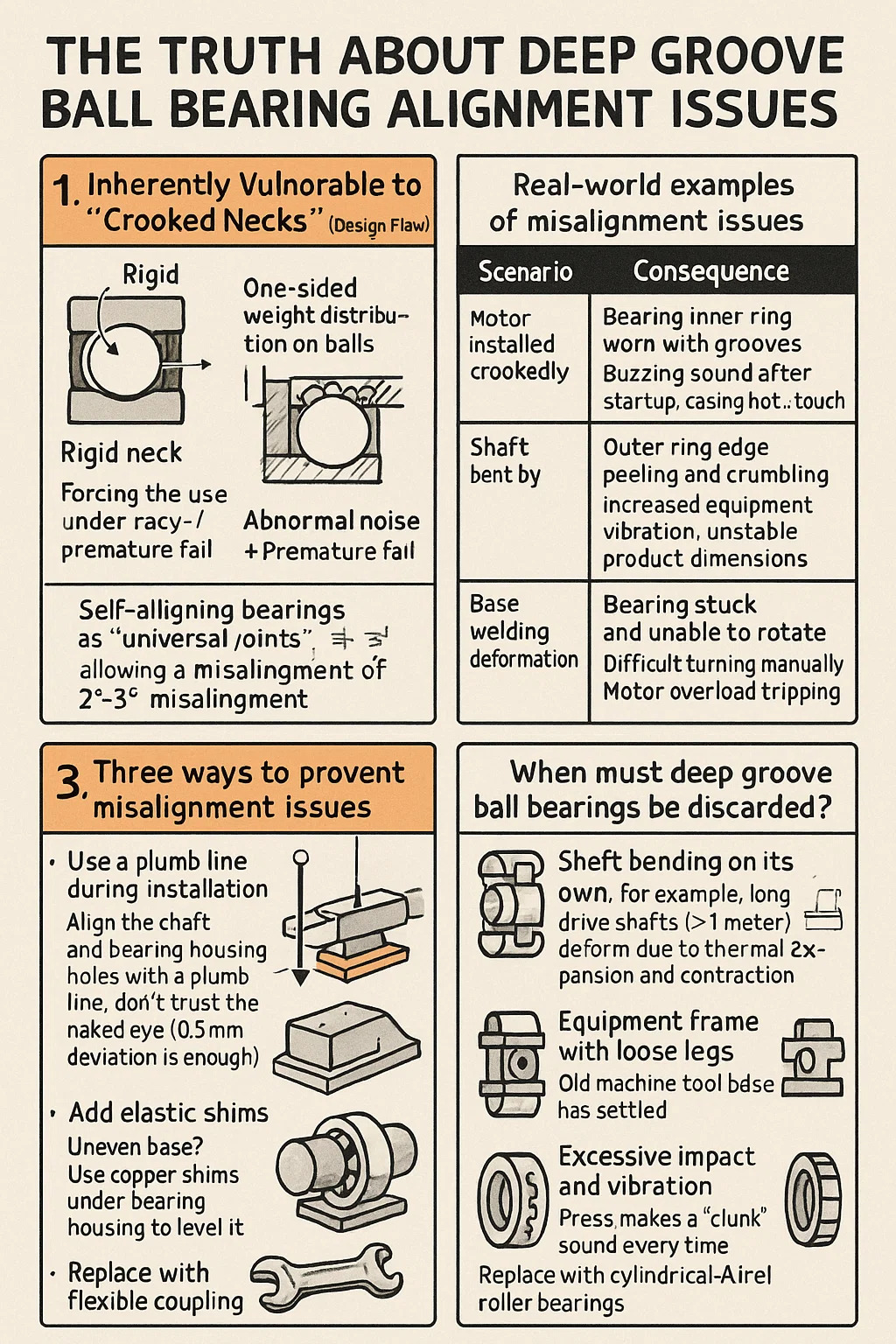

Kebenaran tentang Galas bola alur dalam Isu penjajaran

1. Secara semulajadi terdedah kepada "leher bengkok" (kecacatan reka bentuk)

Racecourse tegar, leher tegar: racays dalaman dan luaran dari galas bola alur yang mendalam adalah alur tegar, memaksa bola berjalan dalam garis lurus.
Sedikit misalignment aci/lubang (mis., Kerana misalignment semasa pemasangan):
Pengagihan berat satu sisi pada bola → penyok di Raceway → kegagalan pramatang yang tidak normal.
Perbandingan: Galas penjajaran diri adalah seperti "sendi sejagat," yang membolehkan misalignment 2 ° -3 °; Galas bola alur dalam adalah "degil," gagal walaupun dengan misalignment 0.5 °.

2. Contoh dunia nyata mengenai isu-isu misalignment:

3. Tiga cara untuk mengelakkan masalah misalignment:

Gunakan garis plumbum semasa pemasangan:

Sejajarkan aci dan lubang perumahan dengan garis plumbum; Jangan mempercayai mata kasar (sisihan 0.5mm sudah cukup untuk memusnahkan galas).

Masukkan shim elastik:

Pangkalan tidak sekata? Gunakan shim tembaga di bawah perumahan galas untuk mengukurnya; Jangan memaksa skru.

Ganti dengan gandingan yang fleksibel:

Motor Motor dan Pam Misaligned? Gunakan gandingan berlubang untuk menyerap getaran; Jangan biarkan galas menanggung getaran getaran.

4. Bila mesti galas bola alur dalam dibuang?

Aci lentur sendiri: Sebagai contoh, aci pemacu panjang (> 1 meter) disebabkan oleh pengembangan dan penguncupan haba → Gantikan dengan galas bola menyelaraskan diri.
Bingkai peralatan dengan kaki longgar: Pangkalan alat mesin lama telah diselesaikan → Gantikan dengan galas roller sfera.
Kesan dan Getaran Berlebihan: Akhbar membuat bunyi "clunk" setiap kali → misalignment cincin dalaman dan luaran galas → ganti dengan galas roller silinder.
